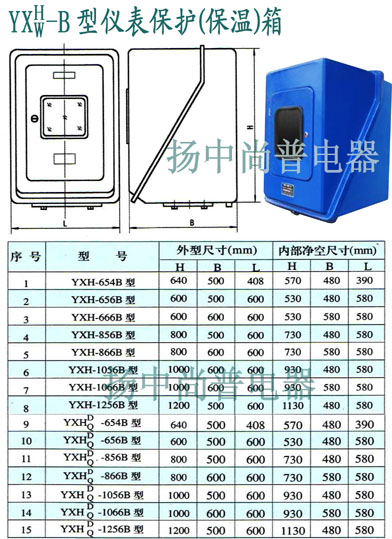

YXW/H-B型仪表保护(保温)箱

YXW/H-B型仪表保护(保温)箱

说明：YXW/H系列仪表保护（保温）箱是变送器及其它仪表现场安装保护或保温设备,它具有标准化程度高、造型美观、结构合理、形式多样、安装操作方便等特点。保护箱由箱体、仪表托架等部件组成，保温箱结构形式与保护箱相同，所不同的是箱内装有电热管加热或蒸汽加热装置。
     （一）电热管伴热：YXWD电加热保温箱由箱体、加热器、仪表托架等三大部分组成，其结构形式与保护箱相同，所不同的是箱内装有电加热装置，电热装置由电热管、温度控制器组成，箱体侧面装有插座，当接通电源后，箱内加热到所需温度时，由温度控制器切断电源；当温度下降到一定温度时，再由温度控制器接通电源继续升温。通过反复工作使箱内温度能保持在一定范围内。
     （二）蒸汽管伴热：YXWQ蒸汽加热保温箱，伴热管是用金属管弯制成S型结构。箱体上下采用焊接式穿板接头与伴热管焊接而成，伴热管安装在箱内为上进下出，通过蒸汽在管腔内的循环而达到加热目的，伴热管材料规格分为两种，即Φ8×1紫铜管；Φ14×2碳素钢无缝钢管。

性能规范
保温性能：10～25℃
环境温度：-50～60℃
饱和蒸汽压力：0.5MPa
伴热蒸汽消耗量：0.35～0.8kg/h
额定电压：220V
